Le développement de l´éolien maritime dans la partie allemande de la Mer du Nord tributaire de l’effet de sillage

Temps de lecture : 7 min

Le développement des parcs éoliens maritimes constitue l’une des priorités en Allemagne pour promouvoir les énergies renouvelables. Fin 2019, la puissance installée s´élève à environ 7,5 GW (Mer du Nord et Mer Baltique) selon /1/.  L’objectif de développement des éoliennes maritimes a été porté de 15 à 20 GW en 2030 avec l´adoption du programme de protection du climat 2030 (Klimaschutzprogramm 2030) en octobre 2019.

Les différents scénarios prévoient une puissance nominale de 45 à 70 GW dans la partie allemande (Baie Allemande) de la Mer du Nord d’ici 2050. Avec une production d’électricité de 180 à 280 TWh, cela devrait permettre de couvrir entre un tiers et la moitié de la consommation actuelle d’électricité.

Une étude publiée par le think tank Agora Energiewende en mars 2020 /2/ conclut que les parcs éoliens allemands devraient être construits non seulement dans la Baie Allemande mais aussi dans des zones plus éloignées, autrement le facteur de charge pourrait baisser de 15 % à 20 % à cause de l’effet de sillage.

Fig 1 Wake effect_1

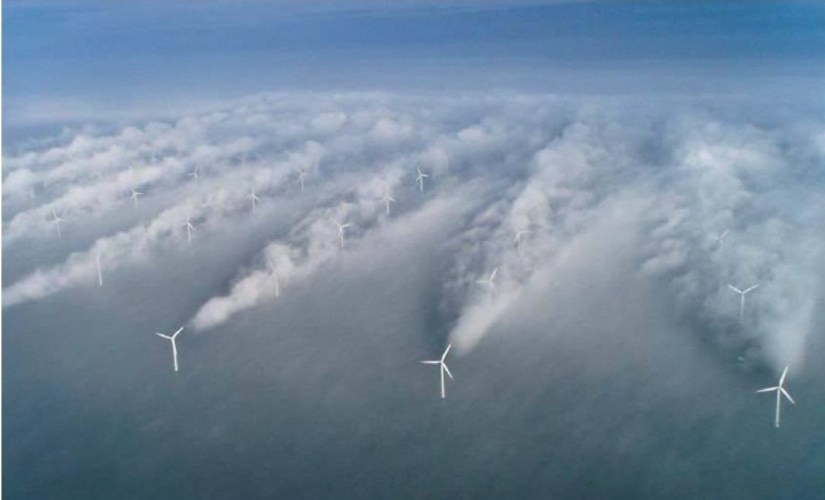

Figure 1 : Effets de sillages sur un parc éolien en Mer du Nord /3/

A l’arrière d’une éolienne, un sillage se développe (voir figure 1) et la vitesse moyenne du vent est diminuée entrainant notamment une baisse de production des éoliennes environnantes.

L’effet de sillage est plus important pour les éoliennes maritimes que sur terre suite à la densité de puissance nominale prospectée beaucoup plus élevée (la densité de puissance prospectée est de l’ordre de 10 MW par km² en mer contre moins de 0,5 MW par km2 en moyenne en 2018 sur terre) et des turbulences atmosphériques plus fortes sur terre entraînent une meilleure récupération de l’énergie qu´en mer /2/.

Le développement des parcs éoliens terrestres et maritimes constitue l’une des priorités

Les objectifs de l´Allemagne de réduction de gaz à effet de serre nécessitent un développement massif des énergies renouvelables dont le développement des parcs éoliens terrestres et maritimes constitue l’une des priorités.

Selon les différentes hypothèses /2/, notamment en tenant compte des besoins futurs en hydrogène, la production annuelle totale d’électricité à partir de l’énergie éolienne en 2050 pourrait se situer entre 470 et 750 TWh. Cela signifie une multiplication d´un facteur 4 à 6 par rapport à la production en 2019. Sur cette quantité, 220 à 520 TWh pourraient être produits par l’éolien terrestre, et 180 à 280 TWh par l’éolien maritime (voir figure 2).Fig 2 Potential

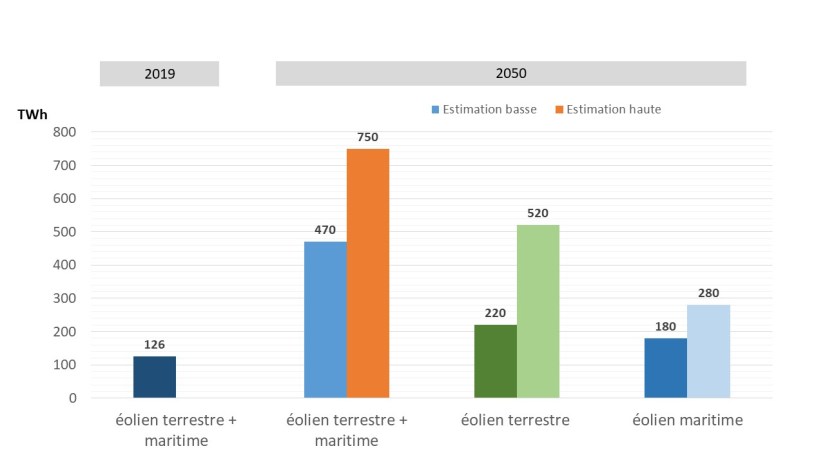

Figure 2 : Besoins futurs de la production annuelle d’électricité à partir de l’énergie éolienne

Analyse de l´effet de sillage sur le développement de l’éolien maritime dans la Baie Allemande de la Mer du Nord

Dans une récente étude « Making the Most of Offshore Wind – Re-Evaluating the Potential of Offshore Wind in the German North Sea » /2/, commandée par le think tank Agora Energiewende et réalisée par l’Université technique du Danemark et l’Institut Max Planck de biogéochimie, une analyse de l’effet de sillage sur le développement de l´éolien maritime dans la Baie Allemande (Deutsche Bucht), a été effectuée sur la base de modèles de simulation.

La figure 3 montre la Baie Allemande (zone bleue) avec des parcs d´éoliennes maritimes dans la zone 1 (2767 km²) proche du rivage (vert) et des parcs prospectés dans la zone 2 (4473 km²) plus lointaine (rose). La surface et le périmètre sont indiqués pour chaque parc.

Fig 3 Deutsche Bucht_1

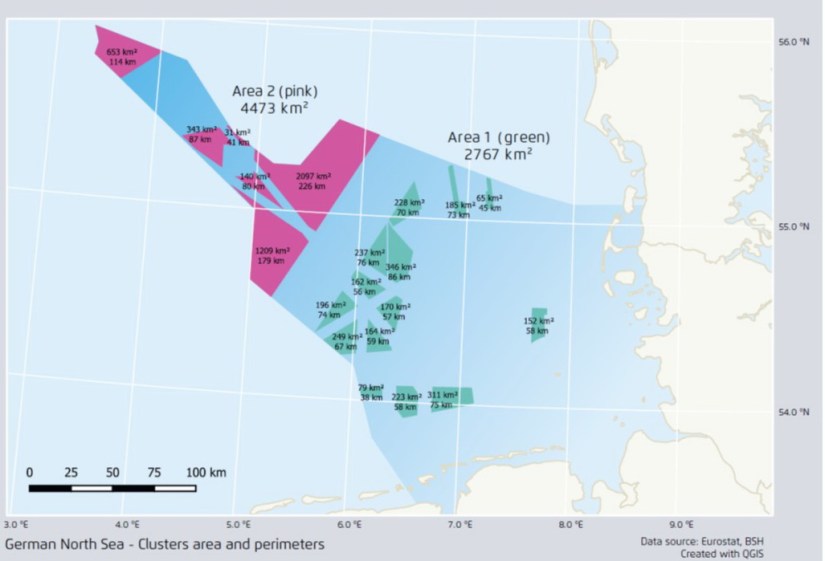

Figure 3 : Baie Allemande en Mer du Nord – surface et périmètre de chaque parc d´éoliennes construit ou envisagé /2/

Les études menées par différentes organisations /2/ prévoient une puissance nominale d´éoliennes maritimes de 45 à 70 GW dans la Baie Allemande à l´horizon de 2050.

L´effet de sillage a été évalué pour différents scénarios de puissances nominales dans la Baie Allemande.  Sous l´hypothèse de caractéristiques d’une éolienne de 12 MW et différentes densités de puissance nominale installée, allant de 5 MW/km2 à 20 MW/km2, on obtient une fourchette de puissance totale possible entre 14 GW et 145 GW, ce qui correspond à un total d’environ 1 200 à 12 000 éoliennes de 12 MW chacune.

L´effet de sillage a été obtenu à partir de deux modèles de simulation : l´une « KEBA » (Kinetic Energy Budget of the Atmosphere) est simple et rapide, et l´autre « WRF » (Weather Research and Forecast model) est très complexe et nécessite une grande puissance de calcul pour effectuer les simulations. Néanmoins, les deux modèles montrent un niveau de concordance remarquable dans le degré global de réduction des rendements suite au sillage.

La figure 4 montre à titre d´exemple les résultats pour la zone 1 (2767 km2) et la zone 1 + 2 (7240 km2) obtenus par le modèle de simulation « KEBA ».

Fig 4 Ausbeute

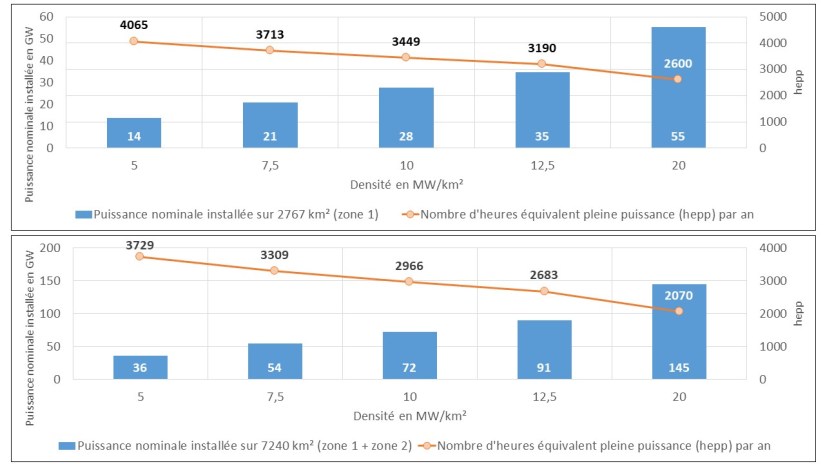

Figure 4 Résultats de simulation de l´effet de sillage obtenus par le modèle « KEBA » (Kinetic Energy Budget of the Atmosphere)

Actuellement 6,5 GW sont installés dans la Baie Allemande de la Mer du Nord et environ 1 GW en Mer Baltique /1/. Le nombre d´heures équivalent pleine puissance des éoliennes maritimes se situait autour de 3600 h en 2019.

Pour une densité de puissance prospectée de l’ordre de 10 MW par km² ce qui correspond à 28 GW d´éoliennes installées sur la zone 1 (~ 2 800 km²), le rendement tomberait à environ 3 450 heures équivalentes pleine puissance soit une production annuelle d’électricité à près de 100 TWh de. La puissance prospectée de 72 GW sur les zones 1 et 2 (~7 200 km²), correspondant également à une densité de 10 MW par km², réduirait le nombre d´heures équivalentes pleine puissance à environ 3 000 heures par an, soit une production annuelle d’électricité à près de 220 TWh.

La capacité supplémentaire de 44 GW n´ajouterait que 120 TWh aux 100 TWh produits par les 28 GW. On est donc loin des quelque 260 TWh par an que l´on pourrait espérer d´une puissance nominale de 72 GW et en admettant le nombre d´heures équivalent pleine puissance actuellement observé dans la Baie Allemande.

Conclusion

En tenant compte des besoins de la production d’électricité à partir des éoliennes maritimes allant de 180 à 280 TWh à l´horizon de 2050, l´étude conclut que l’effet de sillage pourrait avoir un impact significatif sur le nombre d’heures équivalent pleine puissance et doit donc être pris en compte pour la planification future.

Les auteurs de l´étude proposent d´étendre l’installation des parcs supplémentaires d´éoliennes maritimes sur une plus grande surface en coopération avec les pays voisins de l’Allemagne. Ils préconisent en outre d’étudier plus en détail des effets locaux de sillage qui pourraient être non-négligeables sur les facteurs de charge des parcs d’éoliennes terrestres et maritimes.

Références

/ 1 / Deutsche Windguard (2020) Status des Offshore Windenergieausbaus in Deutschland, Jahr 2019, en ligne : https://www.windguard.de/jahr-2019.html

/2/ Agora Energiewende, Agora Verkehrswende, Technical University of Denmark and Max-Planck-Institute for Biogeochemistry (2020): Making the Most of Offshore Wind: Re-Evaluating the Potential of Offshore Wind in the German North Sea, en ligne : https://www.agora-energiewende.de/fileadmin2/Projekte/2019/Offshore_Potentials/176_A-EW_A-VW_Offshore-Potentials_Publication_WEB.pdf

/3/ BSH (2018) Anhörungstermin zum Vorentwurf des Flächenentwicklungsplans, den Entwürfen der Untersuchungsrahmen und der Stellungnahme der Übertragungsnetzbetreiber, Bundesamt für Seeschifffahrt und Hydrographie, en ligne : https://www.bsh.de/DE/THEMEN/Offshore/Meeresfachplanung/Flaechenentwicklungsplan/_Anlagen/Downloads/Erste_KR/Flaechenentwicklungsplan_2019_Praesentation_Anhoerungstermin.pdf?__blob=publicationFile&v=5

Les énergies renouvelables couvrent plus de la moitié de la consommation d´électricité au 1er trimestre 2020

Temps de lecture : 3 min

Au cours du premier trimestre 2020, les énergies renouvelables ont couvert pour la première fois environ 52 % de la consommation intérieure brute d’électricité en Allemagne grâce à une combinaison d’effets spéciaux /1/.  Le « record de production d´éolien » de février a été suivi par un nombre élevé d’heures d’ensoleillement en mars. En outre, la consommation d’électricité a diminué avec 148 TWh d’un point par rapport à la même période de l’année dernière (151 TWh) suite à une économie atone et un déclin de l´activité industrielle au cours de la dernière semaine de mars en raison de l´épidémie du coronavirus.

La production brute d’électricité (voir figure) a atteint les 158 TWh, soit une baisse de près de 7 % par rapport à la même période l’année dernière (1er  trimestre 2019 : 169 TWh).

Production brute

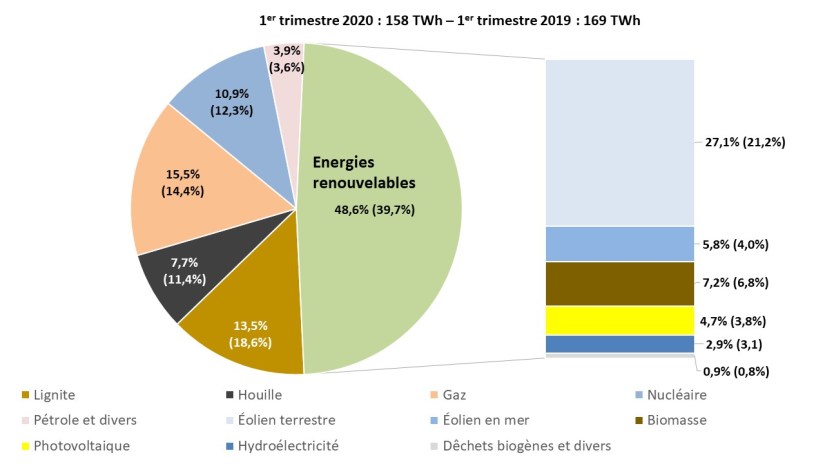

Figure : production brute d´électricité au 1er trimestre 2020 selon /1/ (données entre parenthèses pour le 1er trimestre 2019)

La priorité accordée aux énergies renouvelables et les fermetures de centrales conventionnelles fin 2019 ont permis aux énergies renouvelables d´atteindre une part de presque 49% à la  production brute au 1er trimestre 2020 (~ 40 % au 1er trimestre 2019). Au total, environ 77 TWh ont été produits à partir des énergies renouvelables (1er trimestre 2019 : 67,1 TWh). Près de 43 TWh provenaient de l’éolien terrestre, plus de 11 TWh de la biomasse, 9 TWh  de l’éolien offshore, 7 TWh du photovoltaïque et 5 TWh de l’hydroélectricité. Le reste provenait des déchets biogènes et l’énergie géothermique.

Environ 81 TWh ont été produits à partir de sources conventionnelles, soit une baisse de 20% par rapport à la même période de l´année précédente (101,9 TWh). Outre les effets spéciaux décrits ci-dessus, le fait que la centrale nucléaire de Philippsburg 2 d’une capacité de 1400 MW a été arrêtée définitivement fin 2019 /2/ et que des centrales au lignite d’une capacité de 760 MW ont été transférées en réserve de sécurité, c´est-à-dire ne participent plus au marché, ont conduit à la baisse de production.

Compte tenu de ces effets spéciaux, il est toutefois trop tôt de faire une prévision pour l’année 2020 d’autant plus que le premier trimestre affiche régulièrement une part d’énergie renouvelable plus élevé en raison des conditions météorologiques.

Références

/1/ BDEW (2020), Erneuerbaren-Anteil wegen großer Sondereffekte erstmals bei 52 Prozent, en ligne : https://www.bdew.de/presse/presseinformationen/erneuerbaren-anteil-wegen-gro%C3%9Fer-sondereffekte-erstmals-bei-52-prozent/

/2/ Allemagne-Energies (2020), Allemagne – l´essentiel des résultats énergétiques 2019, en ligne : https://allemagne-energies.com/2020/01/12/allemagne-lessentiel-des-resultats-energetiques-2019/
